Summary: 金型内のキャビティとは、特定の形状または物体を作成するために溶融材料が注がれる金型内の空隙を指します。言い換えれば、金型キャビティは、ペットボトル、金属部品、またはセラミックフィギュアなどの特定の製品を製造するために設計された金型内の...
金型内のキャビティとは、特定の形状または物体を作成するために溶融材料が注がれる金型内の空隙を指します。言い換えれば、金型キャビティは、ペットボトル、金属部品、またはセラミックフィギュアなどの特定の製品を製造するために設計された金型内の中空領域です.
金型が作成されると、コアとキャビティの 2 つの部分で構成されます。キャビティは最終製品の形状とサイズを定義する金型の一部であり、コアは中空領域、ねじ山、またはアンダーカットなどの内部機能を作成します。
製造プロセス中に、溶融材料が金型キャビティに射出または注入され、そこで冷却および固化してキャビティの形状になります。材料が完全に固化したら、金型を開き、完成品をキャビティから取り出します。
キャビティ設計は、最終製品の品質、機能、および効率に影響を与える可能性があるため、金型設計の重要な側面です。金型設計者は、高品質の製品を効率的かつ効果的に製造できるキャビティを作成するために、材料特性、肉厚、抜き勾配、表面仕上げなどの要素を慎重に検討する必要があります。

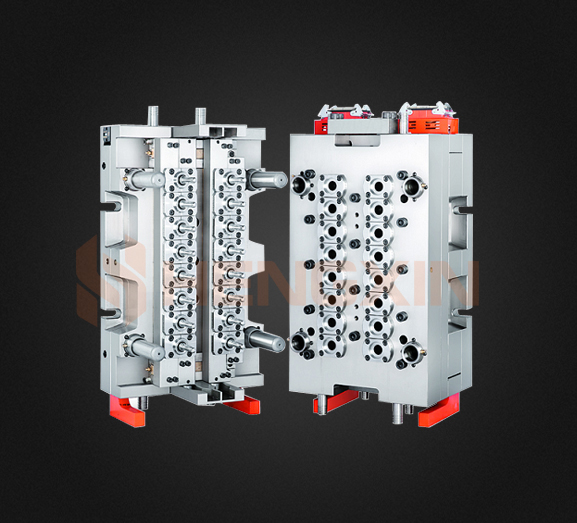

12 個取りジャー プリフォーム ホット ランナー金型 PETプリフォーム金型仕様
金型名 M70 ネック 49g プリフォーム用 12 キャビティ プリフォーム金型
金型キャビティ 12キャビティ
ネックフィニッシュ M70 ネックフィニッシュ
プリフォーム重量 49g
挿入材料 ASSAB FS136/専用 632
型板 4Cr13/P20（プリハードン）
ホットプレート H13（プリハードン）
加熱コイル イタリアの Rotfil/ドイツの Hotset
銅ノズル イタリア産ベリリウムブロンズ
インシュレータ From USA デュポン
適切な射出成形機
Husky、Netstal PETライン、PET Master、一般的なPET射出成形機
